PSA 变压吸附制氮机

PSA变压吸附制氮是利用吸附剂---碳分子筛在不同压力下对氧、氮的吸附能力大小不同而达到空气分离目的的一种常温气体分离技术,和传统深冷空气相比,具有工艺简单,设备制造容易,适应性强,自动化程度高,运行陈本低,投资省的特点。

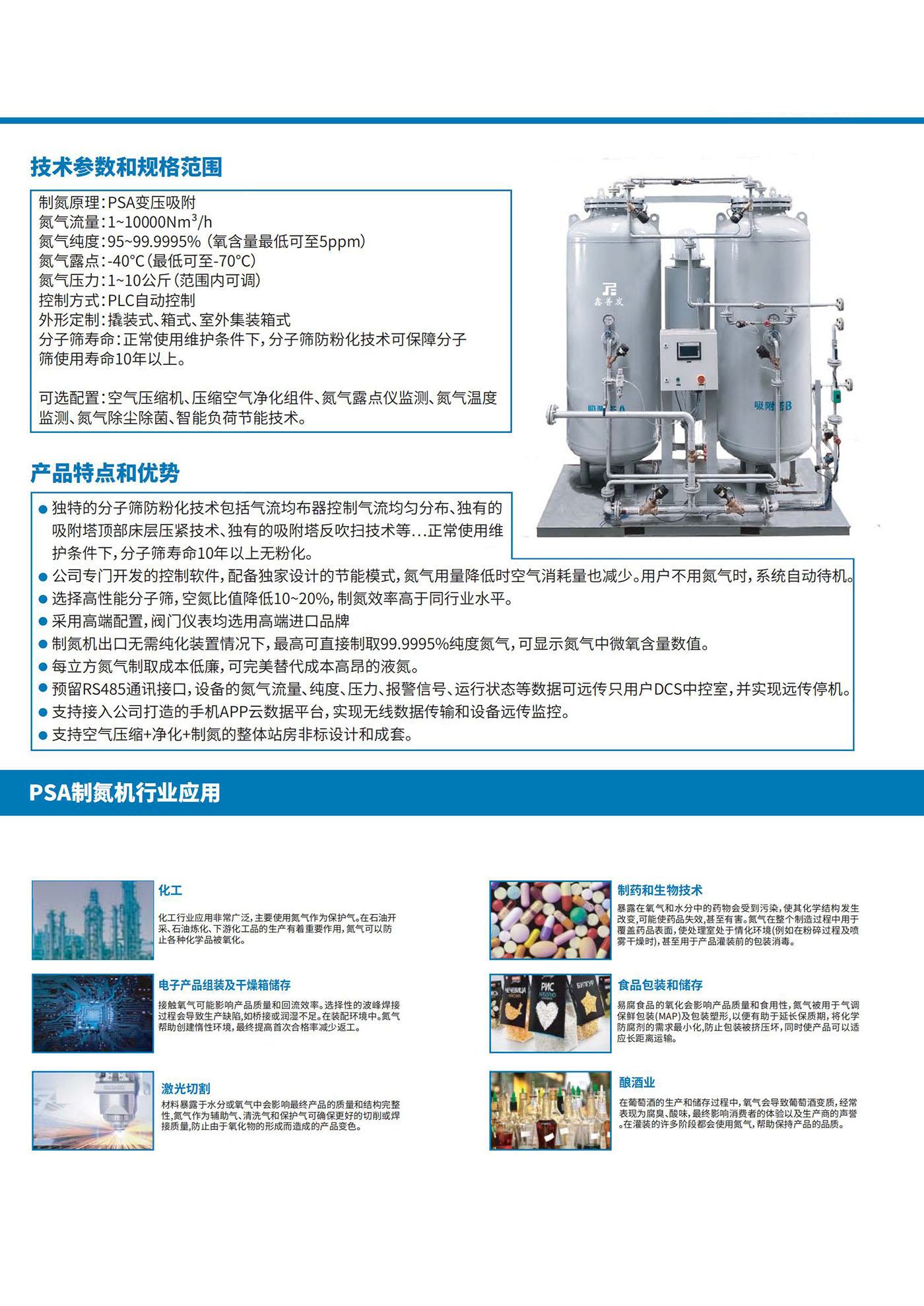

PSA 变压吸附制氮机03.jpg

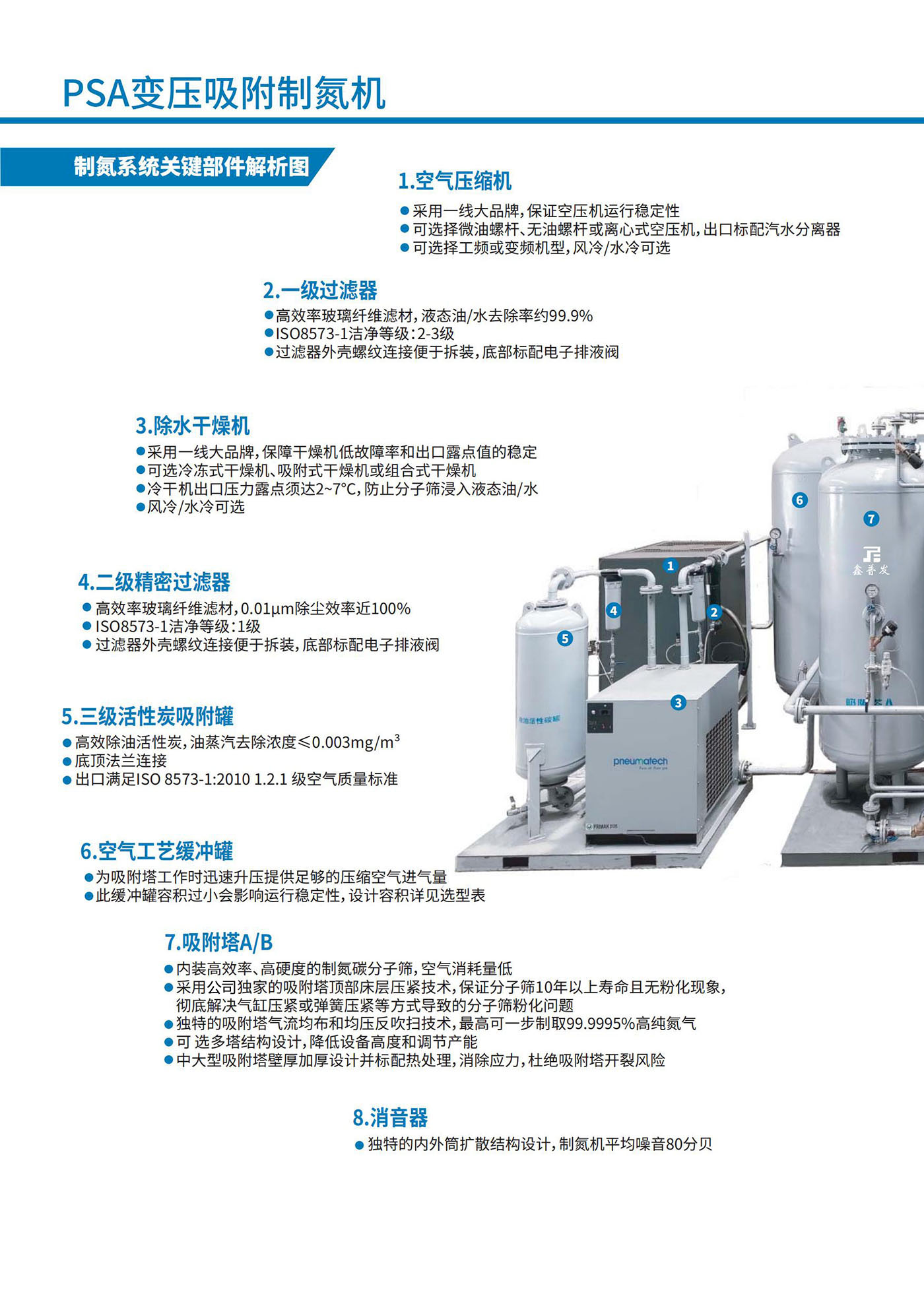

PSA 变压吸附制氮机04.jpg

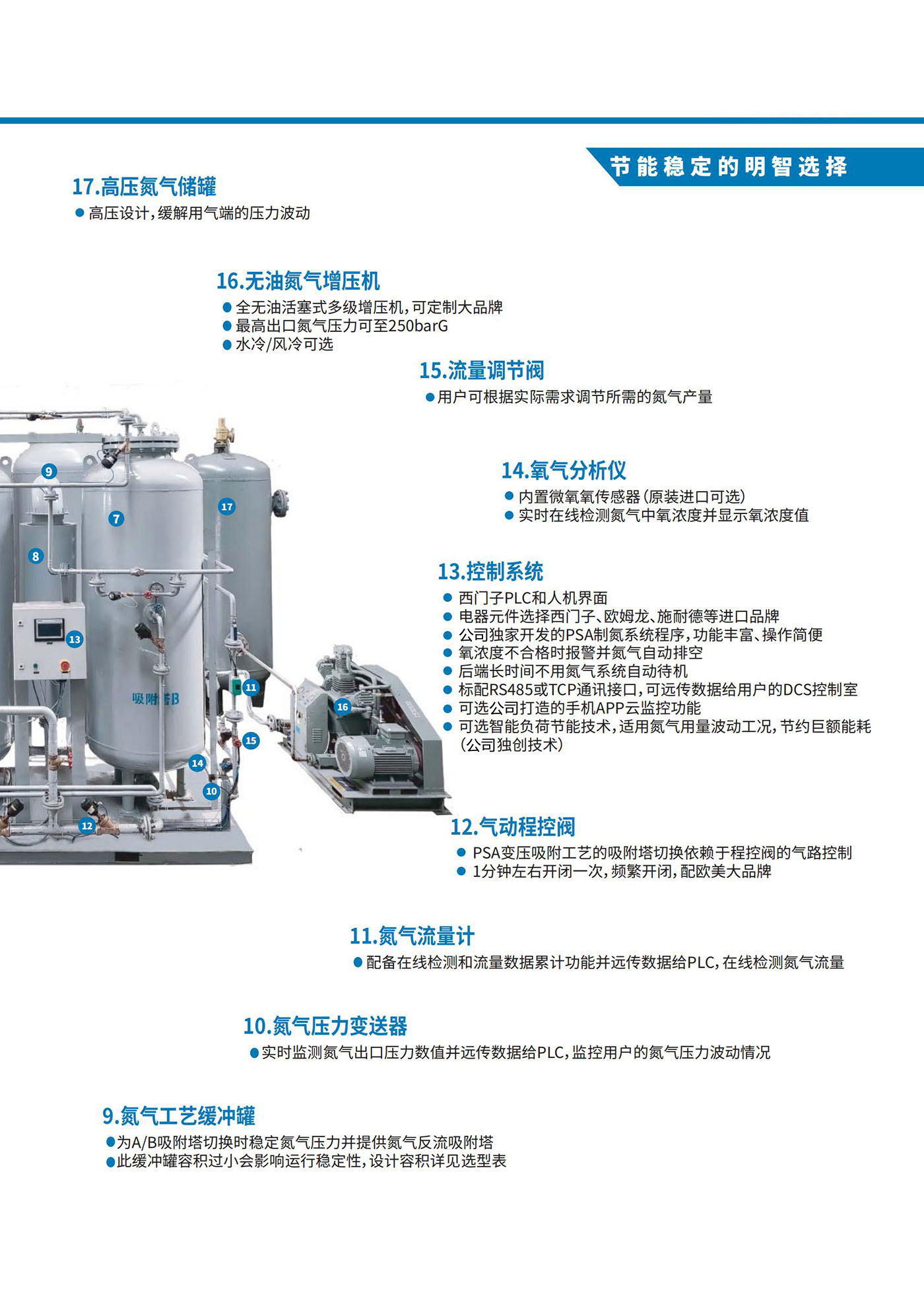

PSA 变压吸附制氮机05.jpg

PSA 变压吸附制氮机06.jpg

型号	空气工芝缓冲罐	氮气工艺缓冲罐	氧含量对应流量值Nm³/h											主机尺寸mm
型号	空气工芝缓冲罐	氮气工艺缓冲罐	5ppm	10ppm	50ppm	100ppm	500ppm	0.1%	0.5%	1%	2%	3%	5%	主机尺寸mm
HYN2-15	0.2	0.4	3.5	4.5	6	7	10	11	15	18	22	25	28	900x920x1950
HYN2-30	0.4	0.8	7	9	12	14	19	22	30	36	43	49	56	1100x950x2100
HYN2-45	0.5	1.0	10	12	18	21	28	33	45	52	63	72	82	1400x1000x2100
HYN2-60	0.5	1.0	13	17	24	28	37	44	60	70	85	97	110	1500x1000x2300
HYN2-75	0.75	1.5	17	21	30	35	47	55	75	88	107	121	138	1500x1100x2200
HYN2-90	0.75	1.5	20	25	35	41	56	66	90	105	127	145	165	1700x1100x2150
HYN2-110	1	2	24	31	43	51	69	81	110	130	157	178	203	1800x1200x2400
HYN2-135	1.5	3	30	38	53	62	84	99	135	159	192	219	248	1900x1300x2500
HYN2-165	1.5	3	36	46	65	76	103	121	165	194	234	266	303	2000x1500x2600
HYN2-200	2	4	44	56	79	92	125	147	200	236	284	324	368	2100x1600x2750
HYN2-240	2	4	53	67	94	110	150	176	240	282	340	388	441	2200x1650x2850
HYN2-300	3	6	66	84	118	138	188	221	300	353	426	486	552	2400x1750x3100
HYN 2-400	4	8	88	112	158	184	250	294	400	471	568	648	736	2600x1700x3200
HYN2-500	5	10	110	140	197	230	313	368	500	589	710	810	920	2800x1900x3350
HYN2-600	6	12	132	168	236	276	375	441	600	706	852	971	1103	3000x2100x3650
HYN2-750	7	14	166	210	295	345	469	552	750	883	1065	1214	1379	3300x2200x3550
HYN2-900	8	16	199	252	354	414	563	662	900	1059	1278	1457	1655	3400x2400x3950
HYN2-1050	9	18	232	293	413	482	656	772	1050	1235	1490	1698	1930	3600x2600x3950
HYN2-1200	10	20	265	335	472	552	750	882	1200	1412	1703	1941	2206	3800x2850x4000
HYN2-1350	11	22	298	377	531	621	844	993	1350	1588	1916	2184	2482	4100x3000x3950
HYN2-1500	12	24	331	419	590	689	937	1103	1500	1764	2128	2426	2757	4350x3500x4200
HYN2-1700	13	26	375	475	669	781	1063	1250	1700	2000	2413	2750	3125	4600x3700x4100
HYN2-1900	14	28	419	531	747	873	1187	1397	1900	2235	2696	3073	3492	5000x3800x4000
HYN2-2100	15	30	463	587	826	965	1312	1544	2100	2470	2980	3397	3860	5000x3800x4250

设计工况说明:
• 以上数据表是压缩空气在0.7MPa的进气压力和20。（2进气温度条件下计算得出（气体单位状态参考条件：20摄氏度,1013毫巴（a）,相对湿度0%,海拔0米）。
• 如果压缩空气进气压力、进气温度、用户所处的环境温度、湿度、海拔条件发生变化，以上数据表须进行参数修正。例如同一型号
制氮机的进气压力提高，性能将有所提升;反之，进气温度、环境湿度、海拔升高，性能将有所降低。具体请咨询昊玉公司技术人员。
• 进制氮机吸附塔前压缩空气须满足ISO 8573-1:20101.2.1级别,对防止分子筛进油进水非常重要。
• 上表尺寸和重量均不包含空气工艺缓冲罐和氮气工艺缓冲罐,实际尺寸和重量以最终设计为准。
• 空气缓冲罐和氮气缓冲罐应选择合适的容积大小，且距离制氮主机的距离不能超过10米。
