无油螺杆空压机

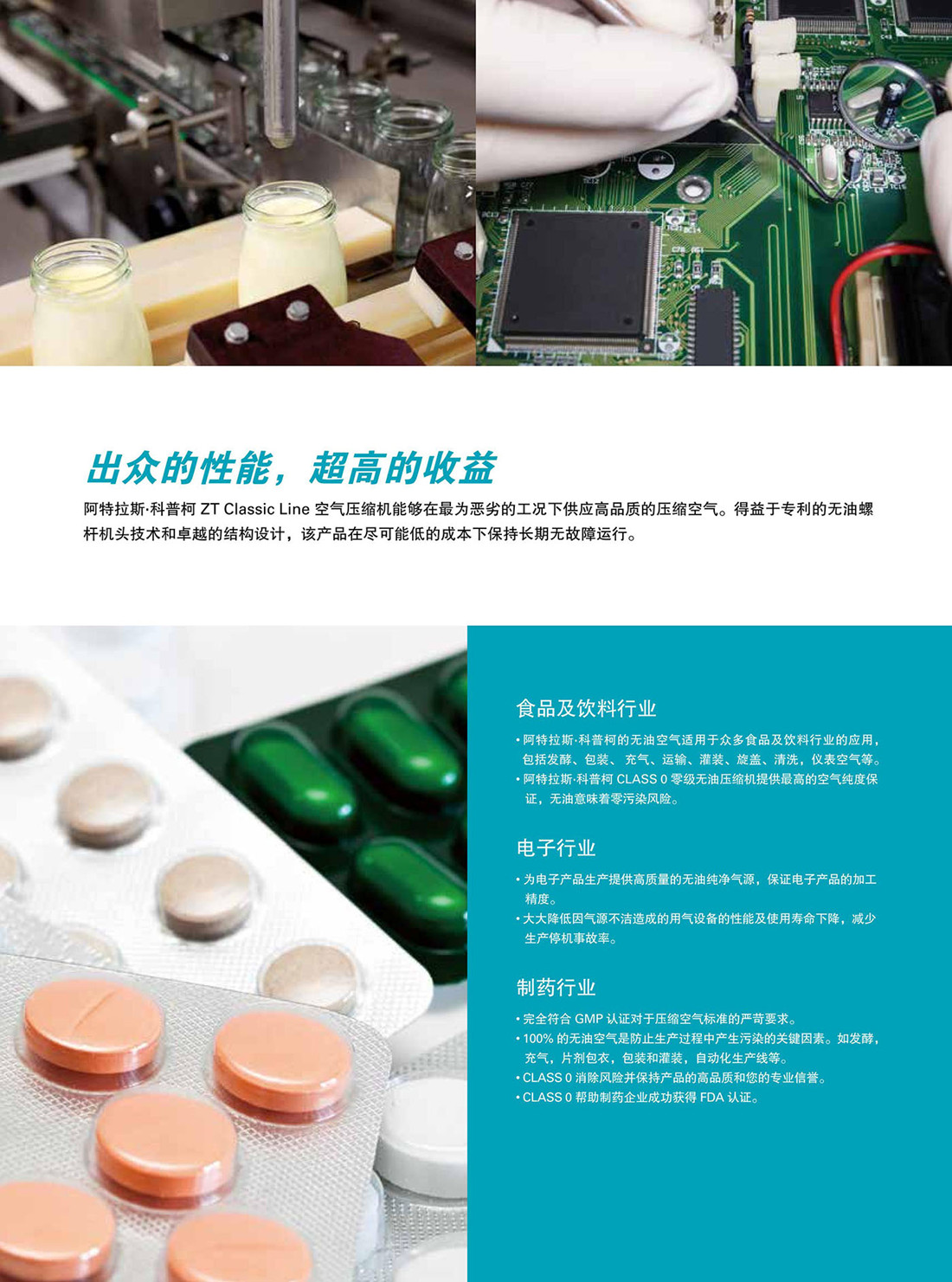

出众的性能，超高的收益

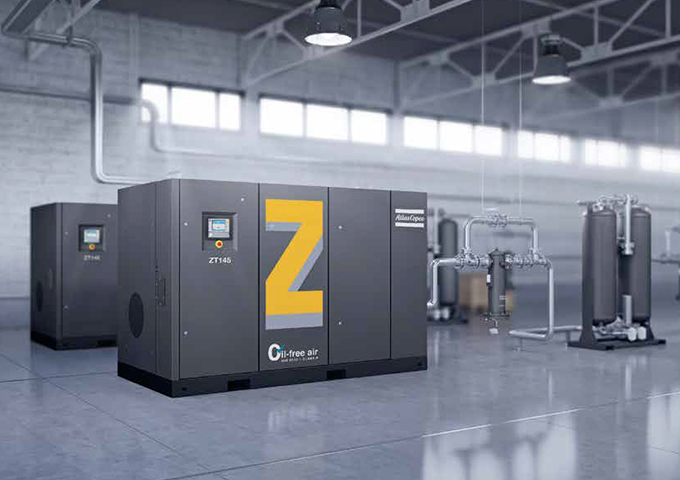

阿特拉斯·科普柯ZT Classic Line空气压缩机能够在最为恶劣的工况下供应高品质的压缩空气。得益于专利的无油螺杆机头技术和卓越的结构设计，该产品在尽可能低的成本下保持长期无故障运行。

ZT 55-90 / VSD CLASSIC

型号	最大工作压力		流量			装机功率		噪音等级	重量		出口尺寸
	最大工作压力		流量			装机功率		噪音等级	标准
	bar	psi	l/s	m3/min	cfm	kW	hp	dB(A)	kg	lb
50 Hz
ZT55-7 Classic	7	102	139.1	8.3	295	55	-	79	1940	4277	G2 1/2
ZT55-8 Classic	8	116	137.0	8.2	290	55	-	79	1940	4277
ZT75-7 Classic	7	102	200.7	12.0	425	75	-	79	2100	4630
ZT75-8 Classic	8	116	181.8	10.9	385	75	-	79	2100	4630
ZT75-10 Classic	10	145	164.7	9.9	349	75	-	79	2100	4630
ZT90-7 Classic	7	102	237.3	14.2	503	90	-	79	2150	4740
ZT90-8 Classic	8	116	223.9	13.4	474	90	-	79	2150	4740
ZT90-10 Classic	10	145	211.1	12.7	447	90	-	79	2150	4740
ZT75VSD -7.5 Classic	7.5	109	210	12.6	445	75	-	80	2108	4647
ZT75VSD -8.6 Classic	8.6	125	210	12.6	445	75	-	80	2108	4647
ZT90VSD -7.5 Classic	7.5	109	259	15.5	549	90	-	80	2108	4647
ZT90VSD -8.6 Classic	8.6	125	259	15.5	549	90	-	80	2108	4647
60 Hz
ZT55-7 Classic	7	102	145.3	8.7	308	55	75	79	1940	4277	G2 1/2
ZT75-7 Classic	7	102	200.7	12.0	425	75	101	79	2100	4630
ZT75-9 Classic	9	131	188.2	11.3	399	75	101	79	2100	4630
ZT90-7 Classic	7	102	229.7	15.2	535	90	121	79	2150	4740
ZT90-9 Classic	9	131	229.7	13.8	535	90	121	79	2150	4740
ZT75VSD -7.5 Classic	7.5	109	210	12.6	445	75	101	80	2108	4647
ZT75VSD -8.6 Classic	8.6	125	210	12.6	445	75	101	80	2108	4647
ZT90VSD -7.5 Classic	7.5	109	259	15.5	549	90	121	80	2108	4647
ZT90VSD -8.6 Classic	8.6	125	259	15.5	549	90	121	80	2108	4647

(1)参考工况
-干燥的空气
-绝对进气口压力1 bar(a)
-冷却风和进气温度20°C
-额定工作压力
-性能測试标准参考ISO 1217附录C第3版"

(2)冷却水温升15°C

(3)最大流量基于参考压力，非最大压力

(4)压力露点参考工况如下
-冷却介质温度20°C
-相对湿度60%
-额定工作压力
-最小加载率50%
-变频机组需在特定转速下
-如包含能量回收请咨询阿特拉斯•科普柯

(5)噪音在距离设备1米处依据ISO 2151:2004
使用ISO 9614-2 测得，误差±3dB(A)

(6)高温机型最大进气温度和冷却风温度50°C

(7)环境转换系数

"单位换算
-1kg = 2.2 lbs
-1 mm = 0.039 inch
-°F = °C x 9 / 5 + 32

尺寸

型号	标准
	A	B	C
	长度(mm)	宽度(mm)	高度(mm)
ZT 55-90/VSD Classic	2700	1600	1800

ZT 110-160 / VSD CLASSIC

型号	最大工作压力		流量			装机功率		噪g级	重量		出口尺寸
	最大工作压力		流量			装机功率		噪g级	标准
	bar	psi	l/s	m3/min	cfm	kW	hp	dB(A)	kg	lb
50 Hz
ZT110-7.5 Classic	7.5	109	306.9	18.4	650	110	-	79	2887	6365	G3
ZT110-8.6 Classic	8.6	125	286.2	17.2	606	110	-	79	2887	6365
ZT132-7.5 Classic	7.5	109	363.1	21.8	769	132	-	79	3078	6786
ZT132-8.6 Classic	8.6	125	325.2	19.5	689	132	-	79	3078	6786
ZT145-7.5 Classic	7.5	109	387.3	23.2	820	145	-	79	3078	6786
ZT145-8.6 Classic	8.6	125	358.4	21.5	759	145	-	79	3078	6786
ZT132VSD-8.6 Classic	8.6	125	369.2	22.2	782	132	-	79	2870	6327
ZT160VSD-8.6 Classic	8.6	125	388.6	23.3	823	160	-	79	2870	6327
60 Hz
ZT110-8.6 Classic	8.6	125	317.7	19.1	673	110	150	79	2887	6365	G3
ZT145-8.6 Classic	8.6	125	391.2	23.5	829	145	200	79	3078	6786
ZT132VSD-8.6 Classic	8.6	125	369.2	22.2	782	132	175	79	2870	6327
ZT160VSD-8.6 Classic	8.6	125	388.6	23.3	823	160	215	79	2870	6327

(1)参考工况
-干燥的空气
-绝对进气口压力1 bar(a)
-冷却风和进气温度20°C
-额定工作压力
-性能测试标准参考ISO 1217附录C第3版

(2)冷却水温升15°C

(3)最大流量基于参考压力，非最大压力

(4)压力露点参考工况如下
-冷却介质温度20°C
-相对湿度60%
-额定工作压力
-最小加載率50%
-变频机组需在特定转速下
-如包含能量回收请咨询阿特拉斯•科普柯

(5)噪音在距离设备1米处依据ISO 2151:2004，使用 ISO 9614-2 测得,误差±3dB(A)

(6)高温机型最大进气温度和冷却风温度50°C

(7)环境转换系数

单位换算
-1kg = 2.2 lbs
-1mm = 0.039 inch
-°F = °Cx9/5 + 32
